系統概述

KJ90型安全監控系統于90年代，隨著新技術、新工藝的發展不斷升級完善，現在是第六代產品，市場占有率連續多年穩居全國第一。且出口土耳其、澳大利亞等國際市場。主要用來實時監測煤礦甲烷濃度、一氧化碳濃度、風速、風壓、溫度、煙霧、饋電狀態、風門狀態、風筒狀態、風機開停等，并具有甲烷超限聲光報警、突出報警、斷電和甲烷風電閉鎖控制等功能。該系統獲得重慶市科學技術進步一等獎，中國工業大獎表彰獎、制造業單項冠軍等。

系統組成

KJ90X型系統采用全數字化傳輸方式，支持無線、有線設備接入，真正實現井下多系統融合。其結構：系統由中心站部分、數據傳輸部分（網絡交換機）、數據采集部分(監控分站、區域控制器）、終端感知部分（各種傳感器、報警器、饋電斷電器）等設備組成。

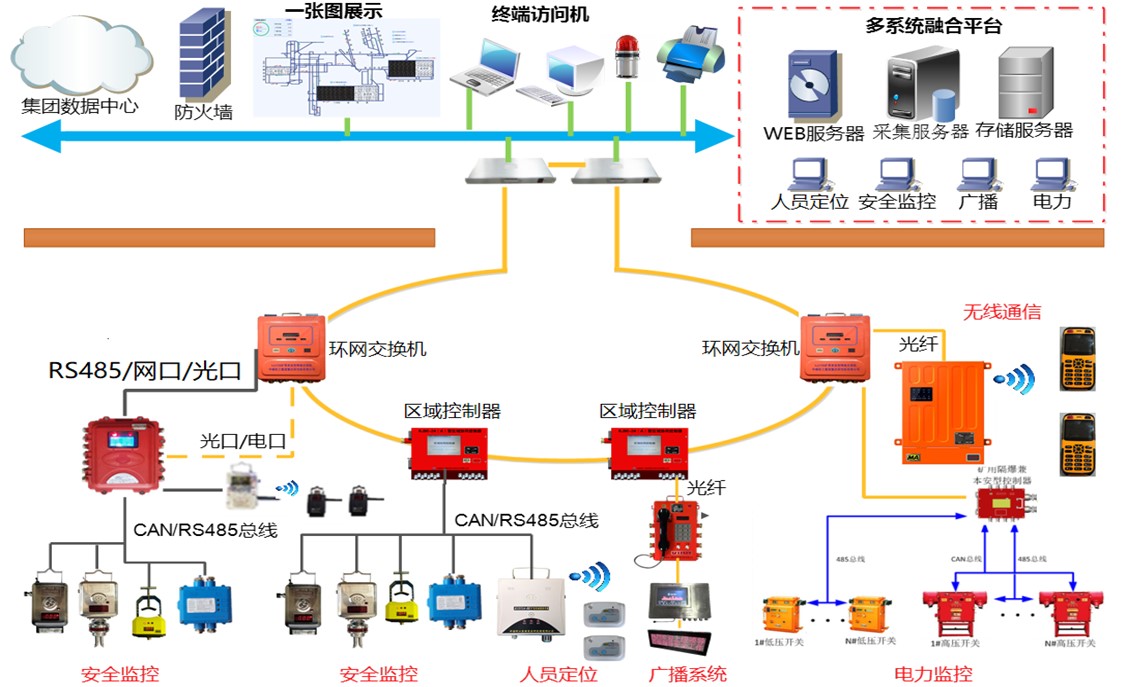

KJ90X煤礦安全監控系統結構示意圖

系統特點

1. 全數字化傳輸

傳感器到分站支持RS485、CAN等總線方式與無線方式的數字化傳輸；分站到主干網絡支持RS485、CAN、RJ45、光纖等數字化傳輸。

2. 標準化、模塊化設計

傳感器均基于標準主板及殼體進行設計。

3. 智能化、數字化設計

采用ARM處理器，內部設置多重故障自診斷電路；實現傳感器身份、調校、故障識別、無線傳輸?shù)裙δ堋?/p>

4. 防護、防爆等級提升

自主開發不銹鋼內部注塑工藝，全面提升傳感器防護等級至IP65以上；通過采用更高安全保護級別電路設計，將所有傳感器防爆等級由ib提升至ia。

5. 系統抗干擾能力更強

通過尖峰抑制、儲能濾波、能量泄放導引、敏感區域屏蔽等技術，解決了雷電及大型設備啟停、開關抖動、變頻輻射、諧波傳導、接地不良等引起的設備損壞、復位、采樣和通信異常等問題，有效提高了系統的穩定性。我院的KJ90X系統在抗干擾性方面高于標準1-2級，是目前國內抗干擾等最高的安全監控系統。

6. 電源更加可靠

超寬壓穩壓電源模塊（90-900）V AC輸入，無需更換抽頭，可有效隔離電源故障影響范圍，抗外界電壓波動能力強，有效解決因大功率設備啟?；蚶纂姷入妷翰▌佣鸬脑O(shè)備故障。內嵌智能管理電路板，對電源信息進行智能管理，實時監測電源狀態和電池性能，定期進行遠程充放電維護，延長電池使用壽命。

7. 綜合一張圖展示

綜合一張圖采用B/S模式，利用GIS技術構建全礦井監控一張圖，以圖表或曲線的形式多角度展示煤礦安全生產環境監測實時數據及變化趨勢。

8. 多系統融合與聯動控制

實現安全、人員、廣播、電力、視頻監控等系統的融合聯動。

9. 多級分級預警

系統提供五級分級預警，可根據瓦斯?jié)舛?、超限時長、監測位置進行動態組合分級報警斷電。

10. 系統掃描自檢

系統根據傳感器安裝配置、報警斷電設置、控饋關系、調校達標、實時報警、數據突變、主備狀態、系統空間等方面進行掃描自檢，便于礦方管理使用。

11. 數據分析預警

系統自動統計報警、斷電、故障、突變等異常次數與持續時長，分析同比與環比升降趨勢，形成各類專題圖表，相關信息可按設備、異常次數、異常時長進行組層鉆取分析，并調閱出相關異常時間段的實時采樣數據，實現關鍵信息精準分析。

12. 區域報警斷電

可依據風流方向、瓦斯變化趨勢實現區域斷電功能，當關聯點異常時，對可能波及的區域非本安電源及時執行斷電，確保礦井安全。

13. 支持移動APP應用

APP采用混合（原生+H5）模式開發，具備安全簡報、實時監測、報警推送、圖表查詢、重點關注、自動掃描等功能，對井下重點區域與突發事件信息實時獲取，提升安全管控能力。
