概述

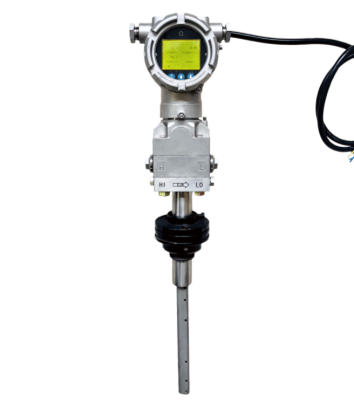

該傳感器基于伯努利方程而設計開發的一種實時在線插入式流量測量裝置。具有傳感器自校準功能，測量介質流速下限更低，安裝維護更為簡便快捷。該傳感器主要用于負壓流量計量場合，如抽放總管、干管、支管、評價單元、鉆場、鉆孔等。該傳感器具有同時測量、顯示和傳輸管道介質的工況流量、標況流量、管道瓦斯純流量、管道絕對壓力、管道相對壓力、環境大氣壓、介質溫度等參數的功能；同時具有測量精度高、長期運行穩定性好、測量下限低（可達0.5m/s）、本質防堵設計、壓損低、拆卸維修方便等特點

主要技術指標

23. 工作電壓：(9.0～25.0)V DC。

24. 功率：≤70mA（18VDC）。

25. 測量范圍及基本誤差

（1） 差壓：(0～1250)Pa，，誤差：±0.5%F.S；

（2） 絕對壓力：(20～200)kPa，，誤差：±0.5%F.S；

（3） 溫度：（-10～60）℃，，誤差：±2.0%F.S；

（4） 流速：（0.5～35）m/s，精度等級：1.5級（5:1測量范圍內）。

26. 信號制式：RS485。

27. 信號傳輸距離：傳感器使用電纜的單芯截面積為1.5 mm2 時，信號輸出方式為 RS485 信號時傳感器與配套設備的傳輸距離不小于2km。

28. 防爆等級：Exia I Ma。

29. 防護等級：IP65。
