系統概述

KJ693礦井礦壓監測系統采用有線與無線方式實時對工作面液壓支架工作阻力、錨索（桿）應力、圍巖離層、巷道表面位移情況進行監測，對煤礦頂板監測異常自動判識、自動鎖定、回溯分析與預測分析；通過建立頂板災害風險三維場景推演模型，對災害風險進行推演與反演分析，實現頂板事故的在線預警。系統先后獲得國家安全生產監督管理總局安全生產科技成果三等獎、重慶市科技進步三等獎。

系統主要由中心站主備機、數據監測分析模塊、網絡交換機、壓力監測分站、壓力傳感器、圍巖移動傳感器、錨桿（索）應力傳感器、鉆孔應力傳感器等設備組成。

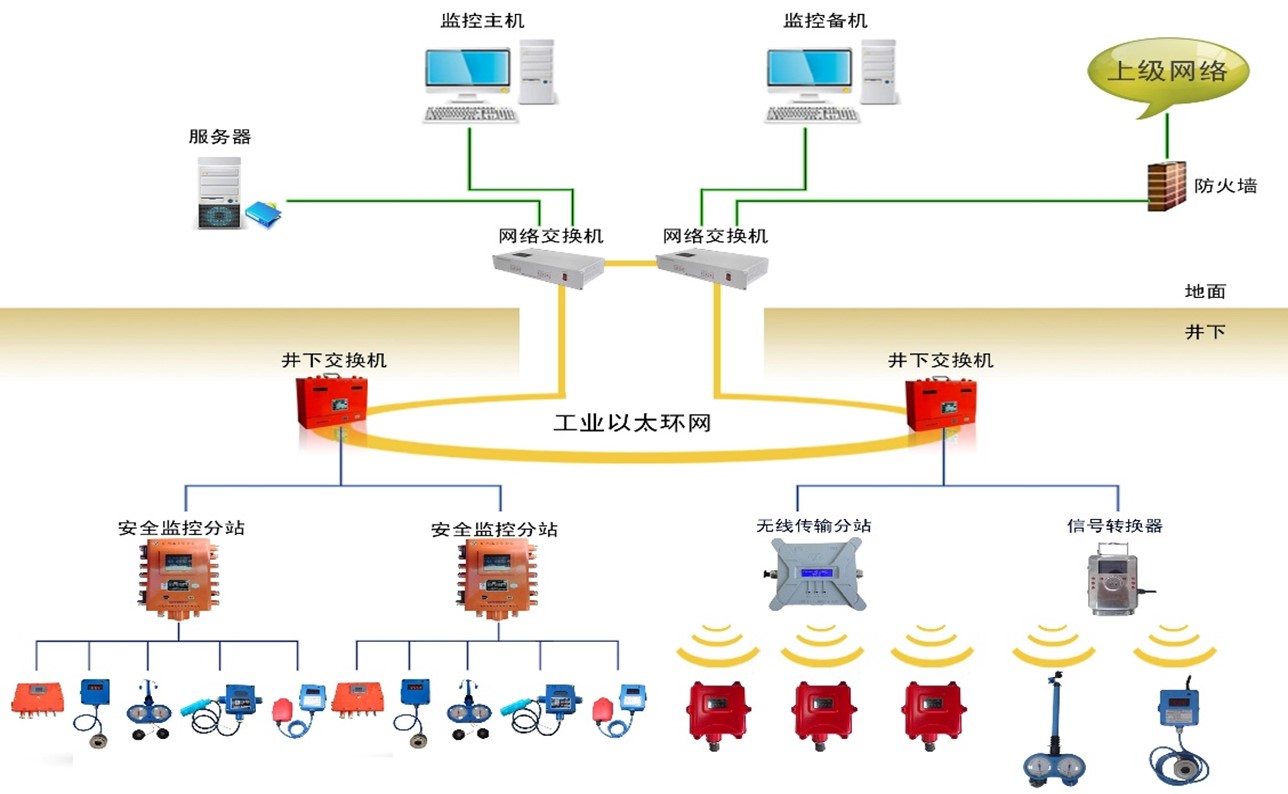

KJ693礦井礦壓監測系統結構示意圖

系統特點

1.工作面頂板壓力分布分析

分析工作面頂板壓力沿工作面長度方向的分布及變化；分析工作面頂板壓力隨時間或采動的變化規律。

2.工作面周期來壓步距、強度分析

工作面推進進度、來壓步距、工作面支架最大工作阻力、平均工作阻力及未來壓時工作面阻力等數據。

3.巷道變形及圍巖運動分析

分析巷道不同方向的變形分布及變化規律，分析巷道圍巖運動規律。

4.巷道支護應力變化分析

分析巷道支護阻力等沿巷道長度方向的分布及變化；分析巷道支護阻力等隨采動或時間的變化規律。

5.綜合預警

可根據離層或巷道變形實時監測數據及歷史數據，對頂板監測異常自動判識、自動鎖定、回溯分析與預測分析；構建三維場景推演模型，實現風險推演與反演分析，及時做出頂板冒落的預警提示。
